在钢结构防火工程中，令人头疼的质量通病莫过于“流挂”。看着原本平整的涂层像眼泪一样流淌下来，形成厚薄不均的“泪痕”，不仅严重影响外观验收，更会导致涂层开裂、附着力下降，甚至直接导致消防验收不合格。

　　流挂并非不可战胜。只要读懂了它的成因，掌握了正确的预防和补救措施，就能轻松化解这一难题。

　　什么是流挂？为何它会成为“顽疾”？

　　流挂，是指在垂直面或倾斜面上施工时，湿漆膜在重力作用下向下流动，形成不均匀的涂膜现象。

　　对于防火涂料而言，流挂的危害远不止“难看”那么简单：

　　厚度失控：上方涂层过薄，达不到耐火极限；下方堆积过厚，容易开裂。

　　附着力差：流挂部位往往伴随着内部应力不均，干燥后极易脱落。

　　安全隐患：严重的流挂可能导致涂层在火灾发生时提前失效。

　　深度剖析：流挂背后的四大“元凶”

　　流挂现象的出现，通常不是单一原因，而是材料、设备、工艺和环境“合谋”的结果。

　　材料之困：粘度与触变性

　　粘度太低：涂料如果过稀，或者稀释剂添加过多，内聚力不足以抵抗重力，必然下坠。

　　触变性差：优质的防火涂料应具有“触变性”（搅拌时变稀，静止时变稠）。如果触变剂（如聚酰胺蜡粉、有机膨润土）失效或添加不足，涂料上墙后无法迅速“定型”，就会发生流挂。

　　设备之误：压力与口径

　　喷枪调节不当：喷枪压力过小或口径过大，会导致出漆量过大而雾化效果差，湿膜瞬间过厚，直接流淌。

　　距离失控：喷涂距离过近，涂料堆积速度快于挥发速度。

　　工艺之失：贪多求快

　　一次成膜过厚：这是常见的原因。为了赶工期，试图一次性喷涂达到设计厚度（如超过2mm），涂层无法支撑自身重量。

　　间隔时间不足：上一道涂层未表干，就急于喷涂下一道，导致底层软化，引发整体滑移。

　　环境之变：温湿度失衡

　　温度过低：冬季施工（低于10℃），涂料粘度增大但干燥极慢，或者为了降低粘度加入过量稀释剂，破坏了配方平衡。

　　湿度过高：溶剂型涂料在高湿环境下，溶剂挥发吸热导致表面结露，水分混入漆膜引起流挂。

　　实战指南：如何有效预防流挂？

　　预防胜于治疗。在施工前和施工中做好以下四点，可规避90%的流挂风险。

　　严控材料状态

　　拒绝随意稀释：严格按照厂家说明书的比例添加稀释剂。如果涂料粘度过低，严禁使用；若是冬季施工，可将涂料置于温暖库房预热。

　　充分搅拌：使用前必须充分搅拌，激活涂料中的防流挂助剂（如蜡粉），使其均匀分散。

　　优化施工参数

　　薄涂多道：这是黄金法则。非膨胀型涂料单次喷涂厚度建议控制在1-2mm以内，膨胀型涂料更薄。待上一道指触干燥后，再进行下一道施工。

　　调整设备：根据涂料粘度选择合适的喷嘴口径，调节适当的气压。确保雾化良好，呈扇形分布，而不是“吐口水”。

　　把控环境因素

　　温湿度监测：环境温度低于5℃或湿度大于85%时，应停止室外施工。室内施工应加强通风，必要时使用加热设备提高室温至10℃以上。

　　基材处理

　　表面粗糙度：过于光滑的钢材表面容易导致涂料挂不住。喷砂除锈不仅能除锈，还能增加表面粗糙度，增强涂料的“抓地力”。

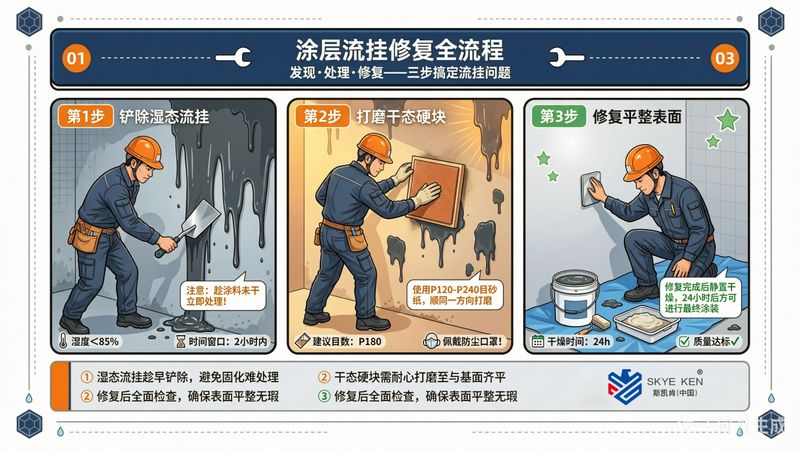

　　补救措施：流挂已经发生，如何修复？

　　如果现场已经出现了流挂，不要惊慌，根据涂层的干燥程度采取不同措施：

　　湿膜阶段（未干）

　　立即铲除：发现流挂时，立即用铲刀将多余的涂料铲除。

　　重新找平：用刷子或喷枪将铲除后的边缘扫平，使其与周围涂层平滑过渡。

　　干膜阶段（已干）

　　打磨平整：对于已经固化的流挂硬块，严禁直接覆盖。必须使用砂纸、角磨机或铲刀将凸起部分打磨平整。

　　清洁除尘：打磨后必须清理表面的粉尘。

　　补涂：在打磨部位重新补涂防火涂料，注意要薄涂，确保厚度与周围一致。

　　结语

　　流挂是钢结构防火涂料施工中的“常见病”，但绝非“绝症”。它考验的是施工团队对材料特性的理解和工艺的执行力。记住“薄涂多道、严控粘度、适宜环境”这十二字箴言，就能有效告别流挂，打造出平整、美观、安全的防火保护层。
